왜형전류 저감장치

고·저압전력설비 왜형전류 저감장치

: 계통전력상태를 자동으로 분석하여 실시간으로 반대파형을 발생, 전력품질을 개선하여 안정적인 송전 및 발전효과가능

국내외 기술 동향

: ∙

IGBT 전압형 컨버터 방식으로 전력분야 내에서 다양하게 적용

∙

왜형전류 제거용으로는 국내 개발된 제품이 없어 수입 의존에 따른 비용 및 유지보수의 어려움이 존재

: ∙

6.9kV 단 종합 전류 왜형률 저감 기능 기반 왜형전류 저감장치 개발

∙

사전 현장 전력품질분석, 현장설치 후 개선 검증 완료

∙

시스템 제어 및 감시용 전용제어기 개발

∙

고조파 및 무효전력 제거 알고리즘 구현

∙

실시간 고성능 제어기 기반 알고리즘 구현

∙

시뮬레이션 기반 방열해석과 시험 결과 비교를 통한 기술력 확보

왜형전류저감장치 사양

연결방식	3상 3선 / 3상 4선
정격전압	220~690V
정격용량	50A, 100A, 150A
최대용량	1200A(최대 8대 병렬운전 가능)
운전범위	2차~50차수
효율	> 97%
기타기능	역률개선 / 상불평형개선

적용 실적

∙

현장적용(변압기1Panel+왜형전류저감장치1Panel) 공급 및 공사 완료

∙

설치 후 현장 설치 시험 및 성능검증(목표 성능 구현 여부) 시험 완료

∙

장치 운용 매뉴얼 및 설계자료, 해석자료 등 개발 시 발생한 결과물 제본 제공

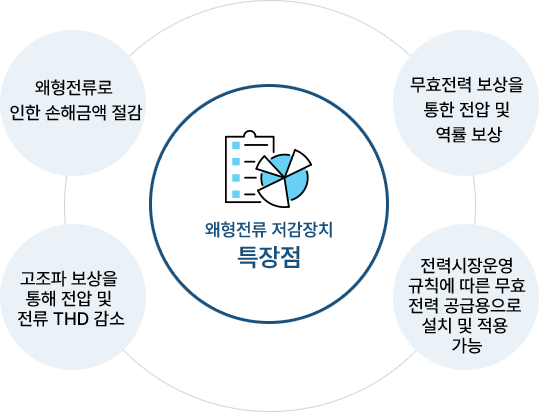

활용방안

: ∙

저압 및 고압에서도 왜형전류를 획기적으로 저감하여 사고 저감

∙

왜형전류 발생원 혹은Incoming VCB측의 왜형전류를 저감 가능하며 타 설비의 오동작 및 사고를 예방 할 수 있음
